El ancla está formada con una estrella de penetración, un
par de aletas, un grillete roscado y un alojamiento para
recibir la barra de hincado en el extremo opuesto de la
estrella de penetración.
Se proponen distintos
tamaños, de acuerdo a la capacidad de carga exigida.
|

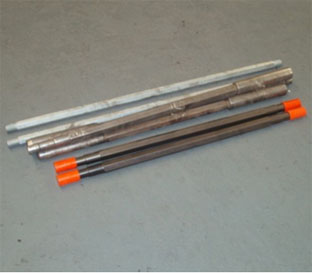

Existen
2 tipos de barras, las de hincado y las de tiro. Las barras
de hincado se utilizan para llevar el ancla a la profundidad
deseada.
La barra de tiro se encuentran roscadas sobre el ancla y
permiten
transmitir la carga de fijación al suelo. |

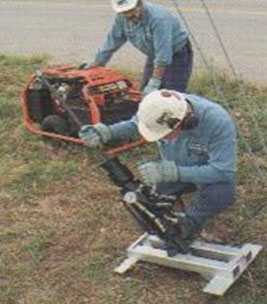

Está compuesta por dos elementos, el martillo hidráulico
(manual o móvil) el cual produce el hincado de la barra con
el ancla hasta la profundidad solicitada, y la unidad
hidráulica, la cual realiza la prueba de tracción a la carga
de tiro deseada. |

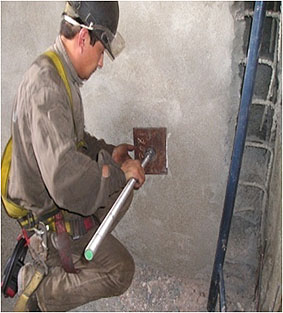

Constituyen la
terminación del
anclaje, el cual
puede estar
constituido por
una placa (en el
caso de
submuraciones) o
cáncamo para el
caso de anclaje
de torres. |
